Egyfázisú AC SPD

CNKA egyfázisú AC spd Bevezetés

Kínai beszállítók A CNKA nagykereskedelmi egyfázisú váltakozó áramú SPD-ket kínál, beleértve az I+II, B+C és T1+T2 típusokat, 12,5 kA Iimp-el. Ezeket az eszközöket a közvetett és alacsony intenzitású közvetlen villámcsapások elleni védelemre tervezték. Szabványos háromfázisú TN-C elektromos hálózatban megfelelnek az LPL III és IV szint követelményeinek az EN 62305 szabványban meghatározottak szerint, megvédik az elektromos berendezéseket a villámáramoktól.

A teljes névleges villámáram 20 kA, a fizikai konfigurációtól és a kölcsönös tényezőktől függően 20 vagy 40 kA választható. Ezenkívül meg kell fontolni a villámhárító földelési pontjainak, az elektromos telepítési földelési pontoknak és az SPD telepítési helyeinek elhelyezkedését az optimális védelem biztosítása érdekében.

CNKA egyfázisú AC spd paraméter (specifikáció)

CNKA egyfázisú ac spd funkció

1   A kialakítás fém-oxid varisztorokon alapul.

2  Ez a kialakítás alacsony reakcióidővel, valamint I. és II. osztályú jellemzőkkel rendelkezik.

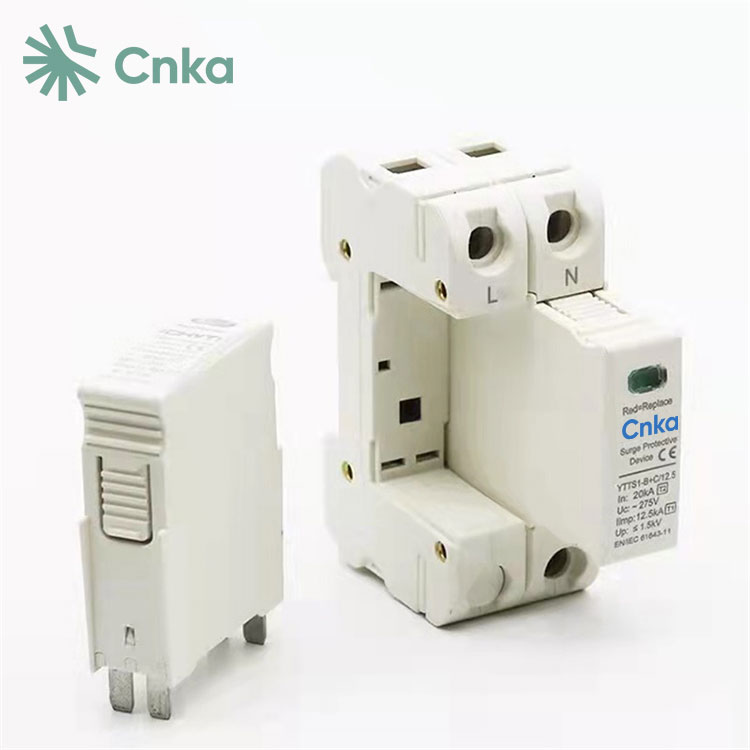

3   Ha a fémoxid-varisztor élettartamát túllépik a nagy szilárdság vagy a gyakori túlfeszültség-csúcsok miatt, a moduláris plug-in kialakítás lehetővé teszi a funkcionális modulok gyors cseréjét.

4  A burkolat PC égésgátló anyagból készült, amely tűzvédelmi és szigetelő funkciókat is biztosít.

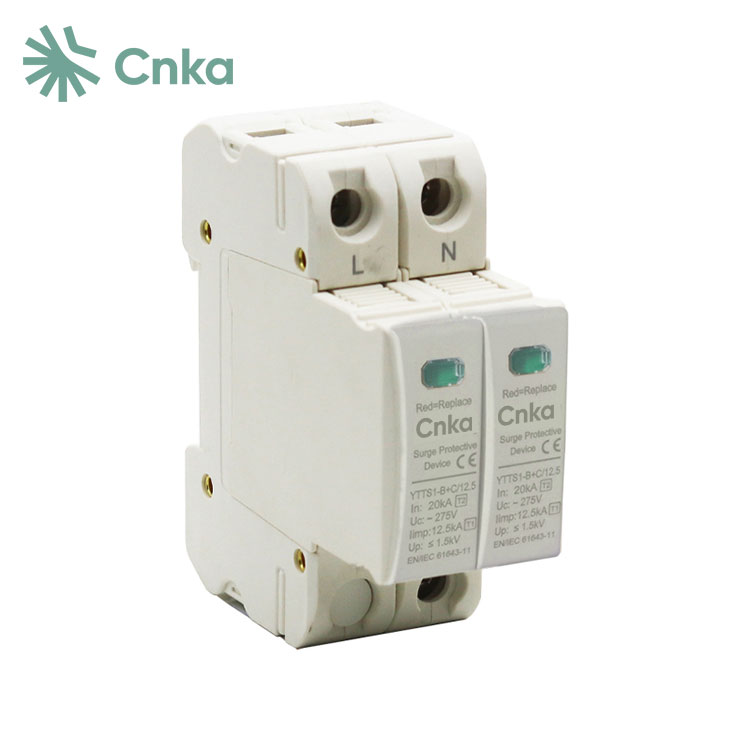

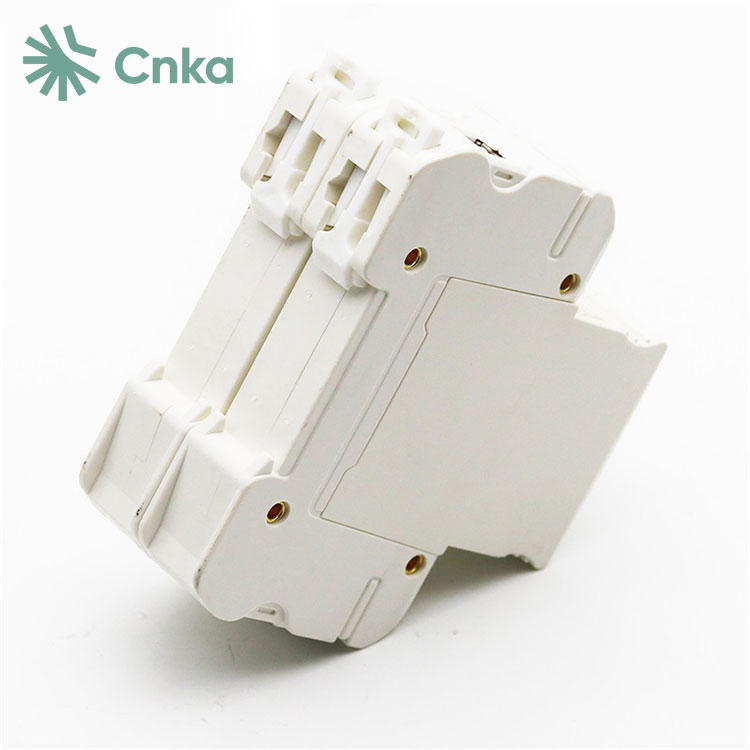

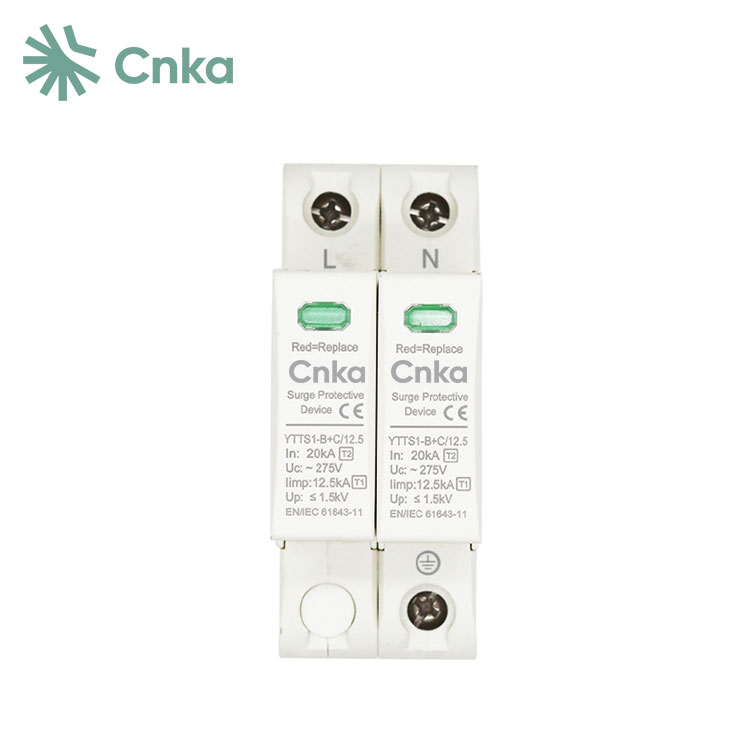

CNKA egyfázisú AC spd Részletek

CNKA egyfázisú ac spd Méretek és vezetékezés

CNKA egyfázisú ac spd Fejlesztési előzmények

A túlfeszültség-védők története a 19. század végére nyúlik vissza, amikor először alkalmaztak szarv alakú réseket a felsővezetékeknél, hogy megvédjék a berendezések szigetelését a villámcsapástól és megakadályozzák az áramkimaradásokat. Az 1920-as évekre elkezdték alkalmazni a különböző típusú túlfeszültségvédőket, beleértve az alumíniumot, az oxidfilmet és a sörétes kiviteleket. Az 1930-as években jelentek meg a csőszerű túlfeszültség-védők, míg a szilícium-karbid villámhárítók az 1950-es években jelentek meg.

Az 1970-es években fém-oxid túlfeszültség-védőket fejlesztettek ki, amelyek nemcsak a villámlás okozta túlfeszültséget mérsékelték az energiaellátó rendszerekben, hanem a rendszer működéséből adódó túlfeszültséget is. 1992 óta a 35 mm-es vezetősín-dugós SPD villámvédelmi modulokat olyan országokból, mint Németország és Franciaország vezették be a kínai piacra. Ezt követően az Egyesült Államokból és az Egyesült Királyságból érkező integrált dobozos villámvédelmi rendszerek is eljutottak Kínába.
