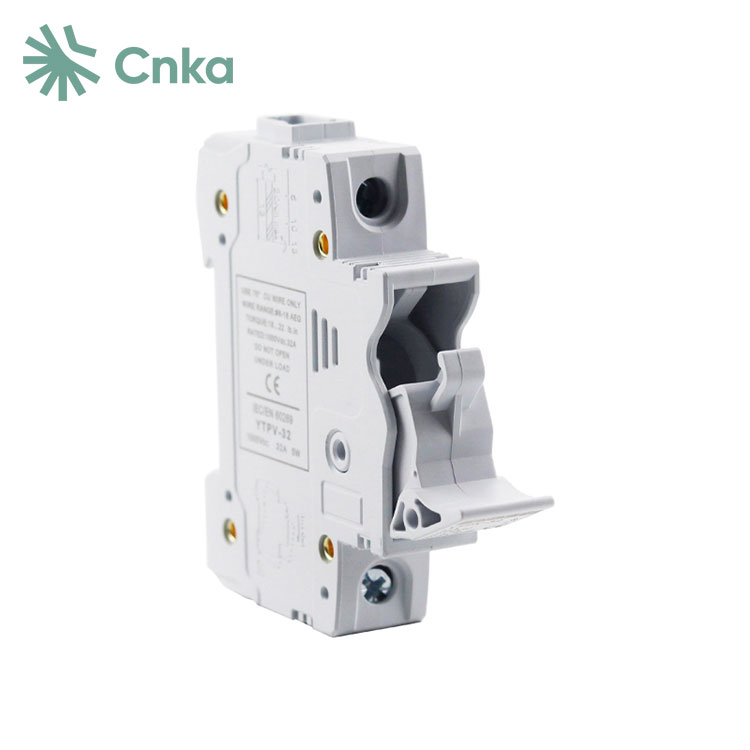

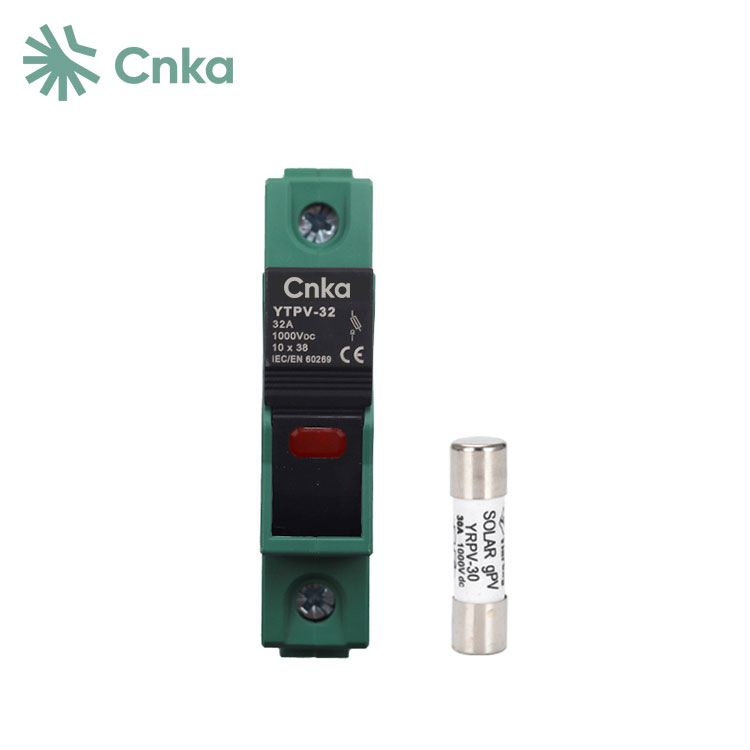

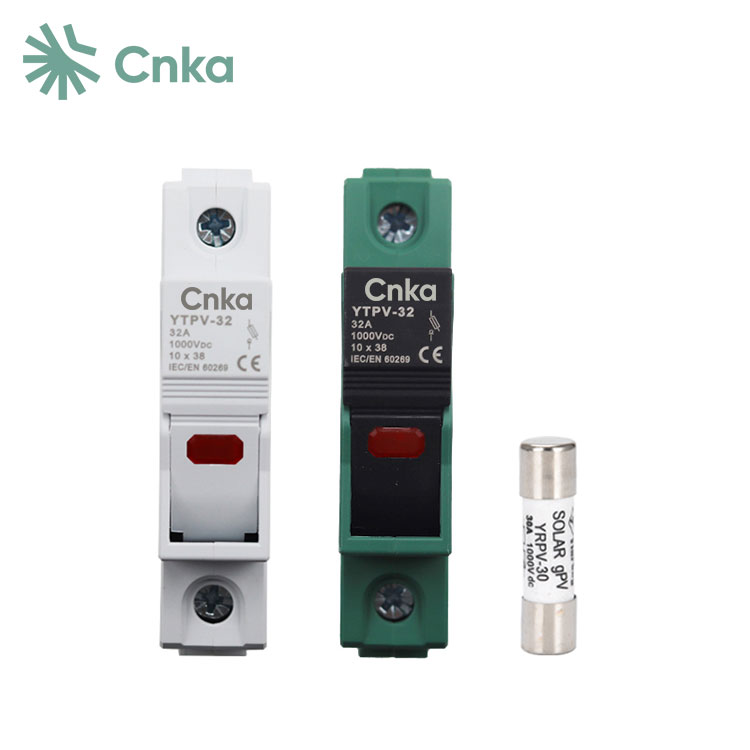

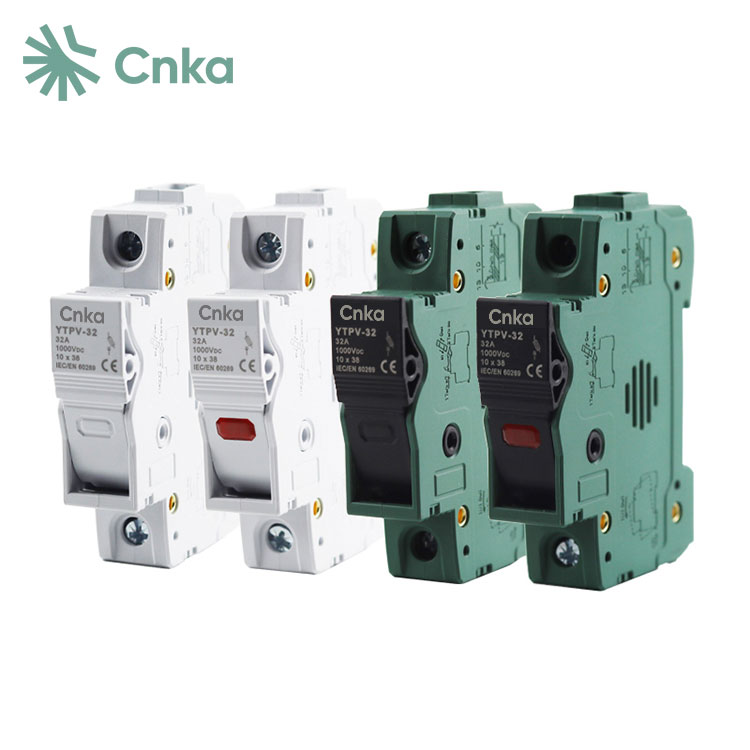

1000V DC biztosítéktartó

A China Factory CNKA megfizethető 1000 V-os egyenáramú biztosítéktartókat kínál ingyenes mintákkal, kifejezetten a fotovoltaikus PV) rendszerekhez. Ezek a biztosítéktartók elsősorban a napelemeket védik azáltal, hogy hatékonyan leválasztják a hibás fotocella-csomagokat anélkül, hogy befolyásolnák a többi működő csomag működését.

A fotovoltaikus panelek alacsony hőmérsékleten tapasztalható nagyobb nyitott áramköri feszültsége miatt elengedhetetlen figyelembe venni a fotovoltaikus tömbök, résztömbök, szálak és panelek maximális feszültségét. A korrekciókat a telepítés helyén várható minimális hőmérséklet és a fotovoltaikus panel gyártójának utasításai alapján kell elvégezni. Ha a gyártó nem ad meg korrekciós módszert, a fotovoltaikus tömb maximális feszültségét a szabványos követelmények szerint kell meghatározni.

CNKA 1000v dc biztosítéktartó Paraméter specifikáció)

CNKA 1000v dc biztosítéktartó Jellemző

1 1000 V DC kapacitás: Ez a fotovoltaikus biztosíték tipikus fotovoltaikus panelrendszerekhez alkalmas, és 1000 V egyenáramú feltételek mellett is működhet. Gyors, 1 milliszekundumnál rövidebb olvadóbiztosítóval rendelkezik.

2 10 × 38 mm-es nemzetközi szabvány specifikáció: Ez a fotovoltaikus biztosíték különböző áramtartományokhoz használható, és szabványos fém érvéghüvelyekkel, csavarokkal és sokoldalú áramköri kártya beépítési lehetőséggel érkezik. Megfelel a 10 × 38 mm-es nemzetközi szabvány előírásainak.

CNKA 1000v dc biztosítéktartó Részletek

CNKA 1000v dc biztosítéktartó Méretek és bekötés

CNKA 1000v egyenáramú biztosítéktartó Alkalmazási előírások

1   A névleges feszültségnek nagyobbnak kell lennie, vagy egyenlőnek kell lennie a maximális feszültséggel, amelyet a telepítés helyén a várható minimális hőmérséklet alapján korrigáltak, követve a fotovoltaikus panel gyártójának utasításait vagy a vonatkozó táblázatban található irányelveket.

2 DC biztosíték csatlakozója.

3   A névleges megszakítási kapacitásnak legalább egyenlőnek kell lennie a fotovoltaikus tömbből, valamint bármely más csatlakoztatott áramforrásból, például akkumulátorokból, generátorokból és adott esetben az elektromos hálózatból származó hibaárammal.

4  Az IEC60269-6 szabványnak megfelelő modell, alkalmas PV túláram- és rövidzárlat elleni védelemre.
