Absztrakt: A PV kombinált dobozkritikus szerepet játszik a napelemes rendszerekben azáltal, hogy több fotovoltaikus string kimenetet egyetlen kimenetbe egyesít. Ez a cikk elmagyarázza, hogyan működik, miért elengedhetetlen, és hogyan kezeli az olyan gyakori kihívásokat, mint a biztonsági kockázatok, a karbantartás bonyolultsága és a rendszer elégtelensége. Részletes felépítés, műszaki paraméterek és gyakorlati kiválasztási útmutató segíti a döntéshozókat a napelemes telepítések optimalizálása érdekében.
A modern fotovoltaikus rendszerekben több napelemsor egyenáramú (DC) áramot állít elő. Ezeknek a kimeneteknek a hatékony kezelése kulcsfontosságú a rendszer teljesítménye és biztonsága szempontjából. A PV Combiner Box olyan központi egységként szolgál, amely összegyűjti és egyetlen egyenáramú kimenetbe egyesíti több karakterlánc kimenetét.
Ezen eszköz nélkül a rendszer huzalozása bonyolulttá válik, ami növeli a hibák, a nem megfelelő hatékonyság és a karbantartási kihívások kockázatát. A jól megtervezett kombinálódoboz leegyszerűsíti a rendszer architektúráját és növeli a megbízhatóságot.
A PV Combiner Box több fotovoltaikus húr egyenáramú bemeneteinek aggregálásával működik. Mindegyik szál egy bemeneti terminálhoz csatlakozik, amely védőelemekkel, például biztosítékokkal vagy megszakítókkal van ellátva.
Ez az összevonás csökkenti az inverterhez vezető kábelek számát, és leegyszerűsíti a rendszerfelügyeletet.

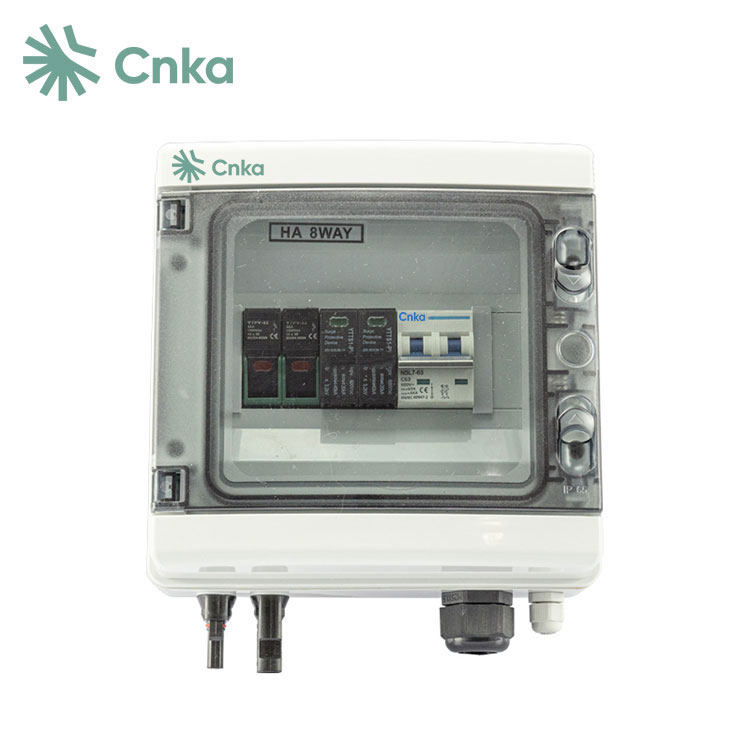

A szabványos PV Combiner Box számos kritikus összetevőt tartalmaz:
| Összetevő | Funkció |
| DC biztosíték | Minden sztringet megvéd a túláramtól |
| DC áramkör megszakító | Kézi leválasztást és védelmet biztosít |
| Túlfeszültség-védelmi eszköz (SPD) | Véd a villámlástól és a túlfeszültségtől |
| Gyűjtősín | Több bemenetről származó elektromos kimeneteket kombinál |
| Tokozás | Megvédi a belső alkatrészeket a környezeti tényezőktől |
A fejlett modellek olyan megfigyelő modulokat is tartalmazhatnak, amelyek valós idejű teljesítményadatokat szolgáltatnak minden egyes karakterlánchoz.
A PV Combiner Box integrálása egy napelemes rendszerbe számos működési és gazdasági előnnyel jár:
A PV Combiner Box értékelésekor a következő paraméterek elengedhetetlenek:
| Paraméter | Leírás |
| Maximális bemeneti feszültség | Általában 600 V, 1000 V vagy 1500 V DC |
| Bemeneti karakterláncok száma | 4 és 24 vagy több között van |
| Kimeneti áram | A rendszer kapacitásától függ |
| Védelmi szint | IP65 vagy magasabb kültéri használatra |
| Üzemi hőmérséklet | -25°C-tól +60°C-ig vagy nagyobb tartományban |
| Monitoring funkció | Opcionális távoli adatgyűjtés |
1. Komplex vezetékrendszerek
A nagyméretű napelemes berendezések gyakran több tucat szálat tartalmaznak, ami bonyolult vezetékezéshez vezet. A kombináló doboz konszolidálja a kapcsolatokat, csökkentve a telepítési hibákat.
2. Nehéz hibafelismerés
Központi felügyelet nélkül a hibás karakterláncok azonosítása időigényes. A modern kombinálódobozok sztringszintű felügyeletet biztosítanak a gyors diagnosztikához.
3. Biztonsági kockázatok
A túláram, a villámlás és a szigetelés meghibásodása kockázatot jelent. Az integrált védelmi eszközök hatékonyan csökkentik ezeket a veszélyeket.
4. Magas karbantartási költségek
A decentralizált rendszerek több munkaerőt igényelnek az ellenőrzéshez. A kombinált doboz leegyszerűsíti a karbantartást és csökkenti az üzemeltetési költségeket.
A megfelelő modell kiválasztása megköveteli a rendszerkövetelmények alapos mérlegelését:
A CNKA a PV Combiner Box megoldások széles skáláját kínálja, amelyek megfelelnek a különféle alkalmazási igényeknek, a lakossági telepítésektől a nagyméretű napelemes farmokig.
A megfelelő telepítés és karbantartás biztosítja az optimális teljesítményt:
A rendszeres karbantartás segít meghosszabbítani a berendezés élettartamát és biztosítja a folyamatos működést.
1. kérdés: Mi a PV Combiner Box elsődleges funkciója?
V: Több szoláris string kimenetet egyesít egyetlen egyenáramú kimenetté, miközben védelmet és felügyeletet biztosít.
2. kérdés: Szükséges-e a PV kombinált doboz kis rendszerekhez?
V: Kisméretű, kevés karakterláncot tartalmazó rendszerek esetén nem feltétlenül szükséges, de erősen ajánlott a nagyobb biztonság és szervezettség érdekében.
3. kérdés: Milyen gyakran kell karbantartani a kombinálódobozt?
V: Az ellenőrzés általában 6-12 havonta javasolt, a környezeti feltételektől függően.
4. kérdés: A kombinálódoboz javíthatja a rendszer hatékonyságát?
V: Igen, az áramáramlás optimalizálásával és a veszteségek csökkentésével hozzájárul a rendszer általános hatékonyságához.
A PV Combiner Box a modern napelemes rendszerek alapvető eleme, amely fokozott biztonságot, egyszerűsített vezetékezést és nagyobb teljesítményt kínál. A kulcsfontosságú működési kihívások megoldásával megbízhatóbb és skálázhatóbb napelemes telepítéseket tesz lehetővé.
CNKAelkötelezett amellett, hogy kiváló minőségű PV Combiner Box megoldásokat szállítson a különböző projektkövetelményekhez. Legyen szó lakossági, kereskedelmi vagy ipari alkalmazásról, a megfelelő berendezés kiválasztása jelentősen befolyásolhatja a rendszer teljesítményét és hosszú távú megbízhatóságát.
Egy megbízható PV Combiner Box segítségével szeretné optimalizálni napelemes rendszerét?Vegye fel velünk a kapcsolatotmég ma, hogy professzionális megoldásokat fedezzen fel, és szakértői támogatást kapjon a projekt igényeihez szabottan.
-
