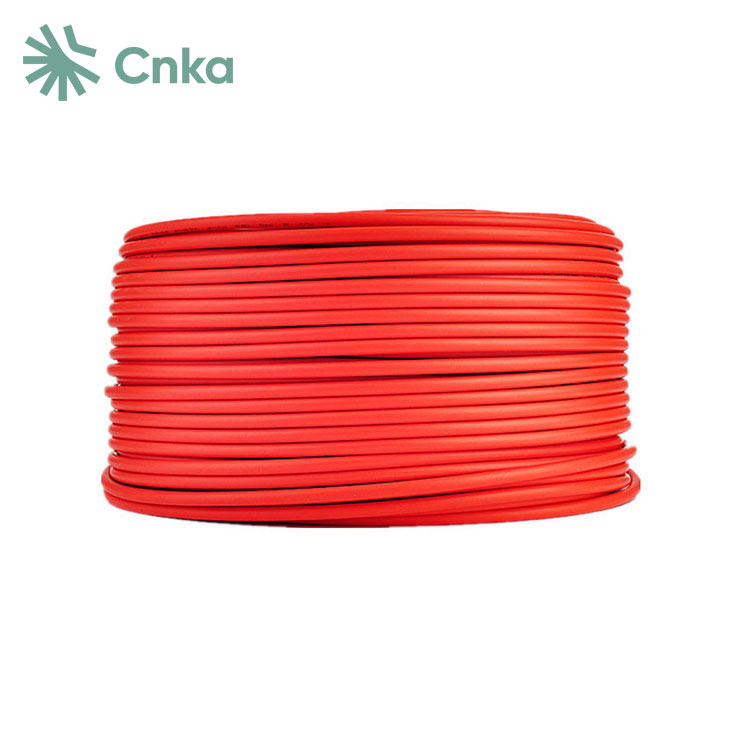

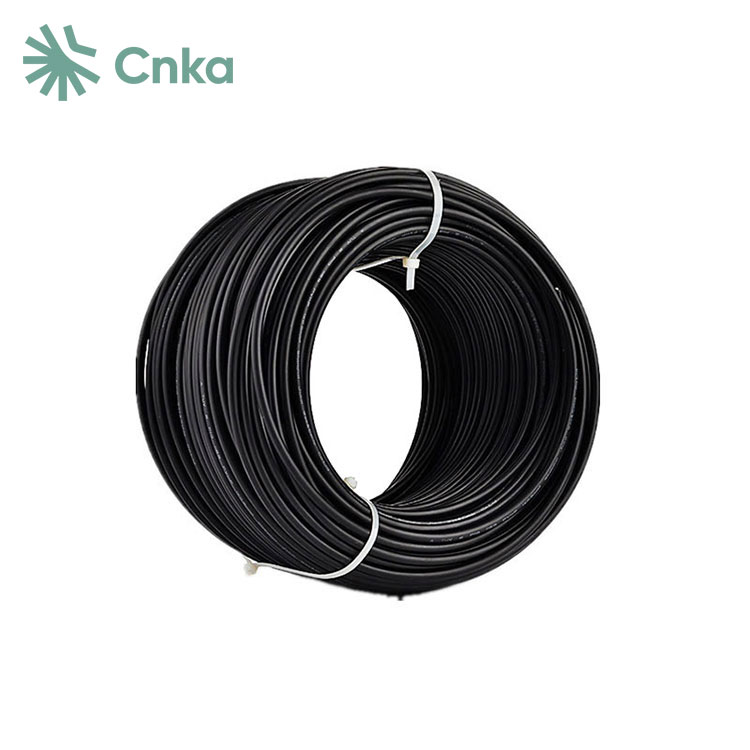

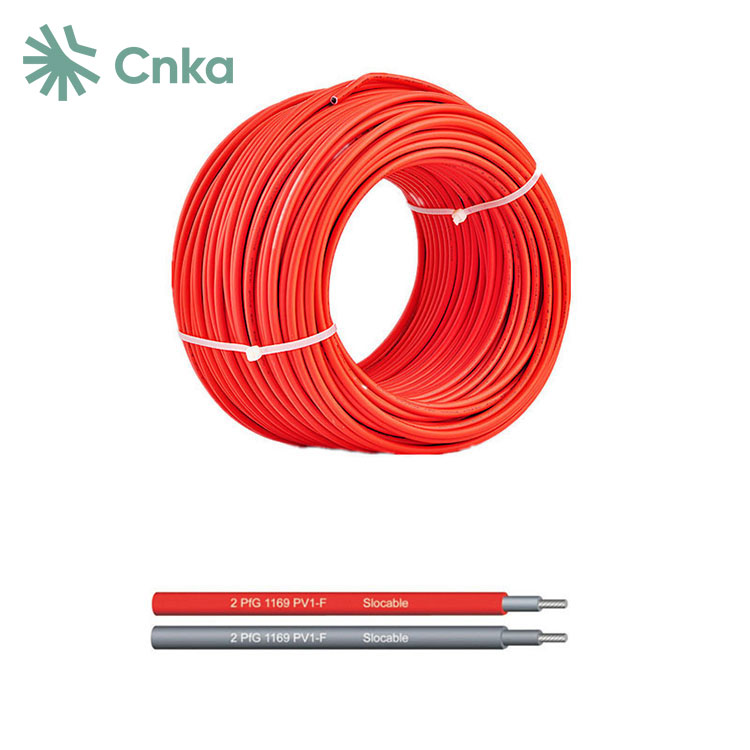

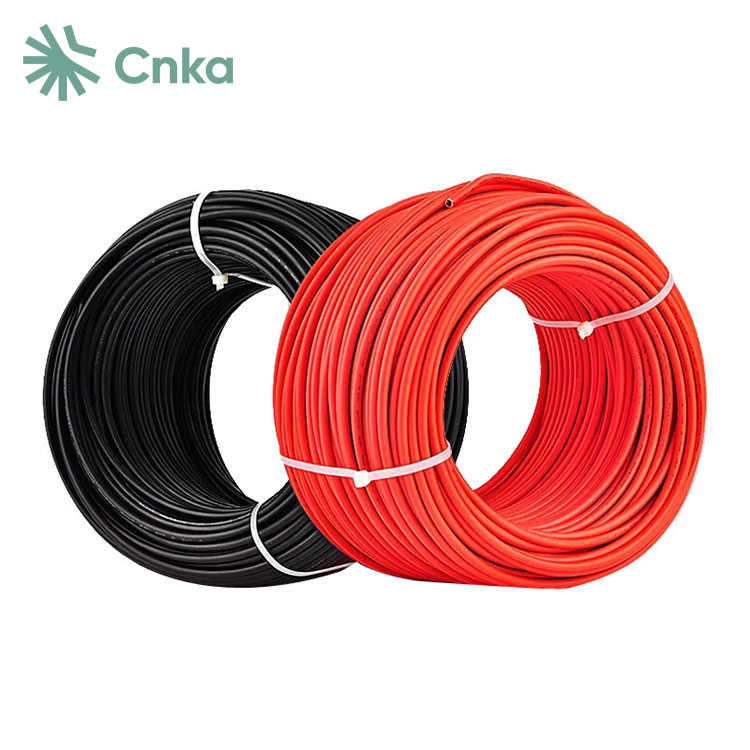

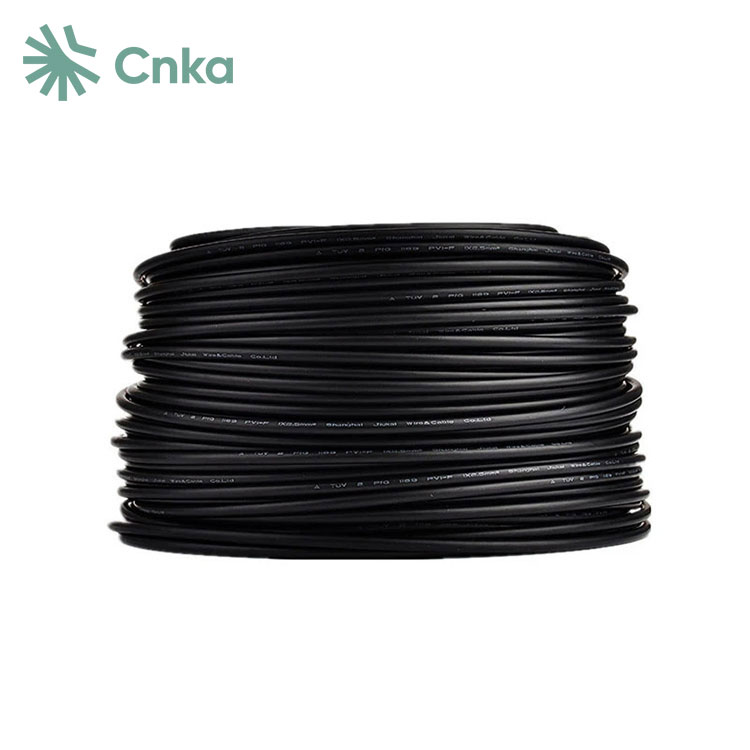

A CNKA gyárilag gyártott 6 mm-es egyenáramú szolárkábelét, amelyet büszkén gyártottak Kínában, AC és DC rendszerekhez egyaránt tervezték. 600/1000/2000 volt névleges feszültséggel rendelkezik, és 90°C és 150°C közötti hőmérsékleten használható száraz és 90°C nedves környezetben.
A 6 mm-es egyenáramú szolárkábel sokoldalú, és olyan anyagokból készül, mint a 12AWG-2000kcmil alumínium sodrott huzal, a rézbevonatú alumínium sodrott huzal vagy a 18AWG-2000kcmil réz sodrott huzal ónozott rézvezetőkkel. Megfelel a napenergia-ipar különféle követelményeinek, beleértve a modulcsatlakozó dobozokhoz való csatlakozásokat és a kiegyensúlyozott rendszeregyensúly (BOS) integrációhoz szükséges kábelvezetést.
|
típus |
Keresztmetszet |
Strand kialakítás |
Vezető átmérője |
Vezető ellenállás |
Külső átmérő Ax B |
Névleges feszültség |
Névleges áram |
|
mm² |
No.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2,5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4,0mm2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6,0mm2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Huzal |
5. osztály, ónozott |
|
Szigetelőanyag |
XLPE |
|
Dupla szigetelt |
|
|
Halogén mentes |
|
|
Magas ellenállás az olajokkal, zsírokkal, oxigénnel szemben |
|
|
és ózon |
|
|
Mikroba ellenálló |
|
|
UV-álló |
|
|
Magas kopás- és kopásállóság |
|
|
Lángteszt szerint |
DIN EN 50265-2-1 UL1571(VW-1) |
|
A legkisebb megengedett hajlítási sugár |
5XD |
|
Hőmérséklet tartomány |
-40 ℃ ~ + 90 ℃ |
|
Színek |
Fekete piros |
1. Maximális 600 V üzemi feszültségre (UL PV) használható.
2. -40°C és 90°C közötti névleges hőmérsékleti tartományban működik.
3. Megfelel a RoHS környezetbiztonsági követelményeinek.
4. Az égésgátló teljesítmény megfelel a VW-1 szabványnak.
5. Kompatibilis a 12AWG és 2000AWG közötti vezetékméretekkel.
K: Mi a különbség a PV kábel és a normál kábel között?
V: A tipikusan PVC-szigetelést használó szabványos egyenáramú kábelektől eltérően a PV-kábelek XLPE-vel (keresztkötésű polietilénnel) vannak szigetelve, amely kiválóan ellenáll a napfénynek, az időjárási viszonyoknak és a szélsőséges hőmérsékleteknek. Ezenkívül a PV-kábelek a hagyományos egyenáramú kábelekhez képest meghosszabbított élettartamukról ismertek, amelyek általában 5-8 évig tartanak megfelelő karbantartás mellett.
K: A PV vezetéket el lehet temetni?
V: A PV-kábelek alkalmasak közvetlen betemetésre, és akár 90 °C-os vezeték üzemi hőmérsékletét is kibírják nedves és száraz környezetben egyaránt.
K: Hogyan válasszak egyenáramú megszakítót?
V: Egyenáramú megszakító (MCB) kiválasztásakor elengedhetetlen, hogy a megszakító névleges áramát az áramkör teljes áramkapacitásához igazítsa. A biztonság és a hatékonyság megőrzése érdekében ügyeljen arra, hogy az MCB névleges értéke ne haladja meg az általa védett kábel jelenlegi teherbíró képességét.
