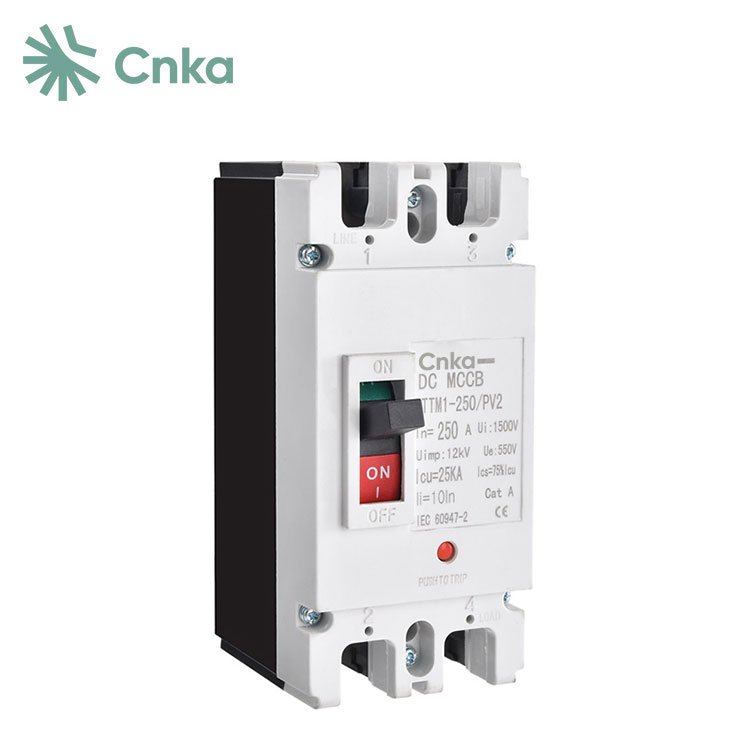

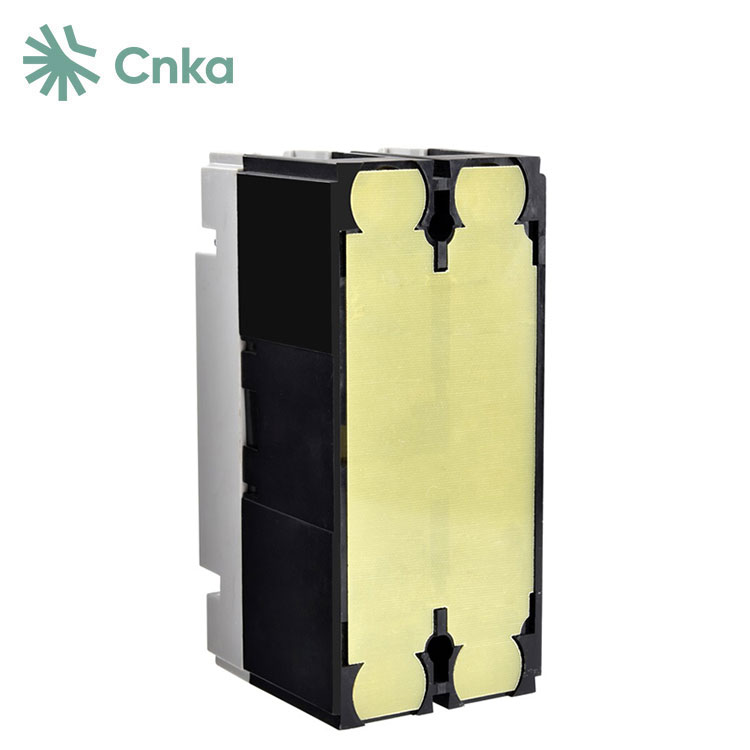

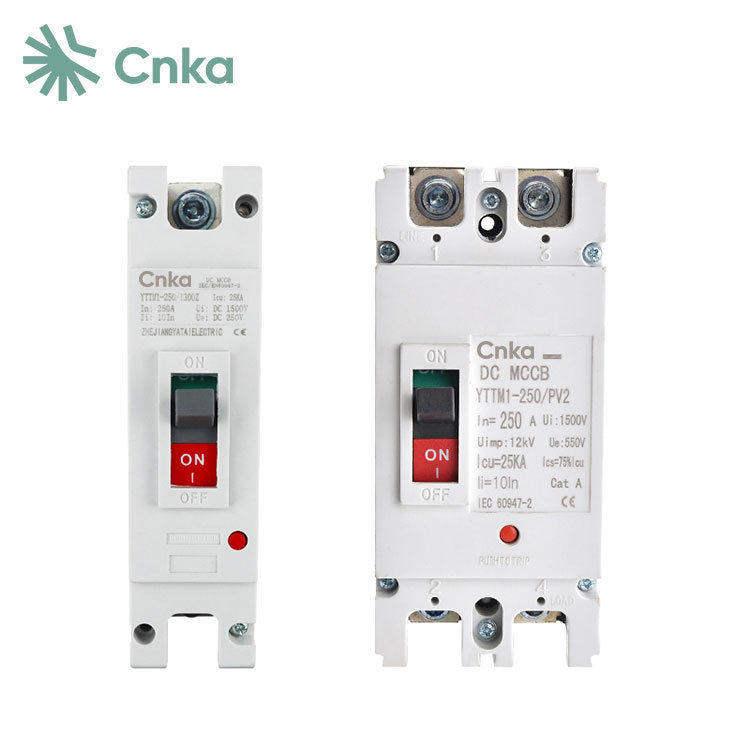

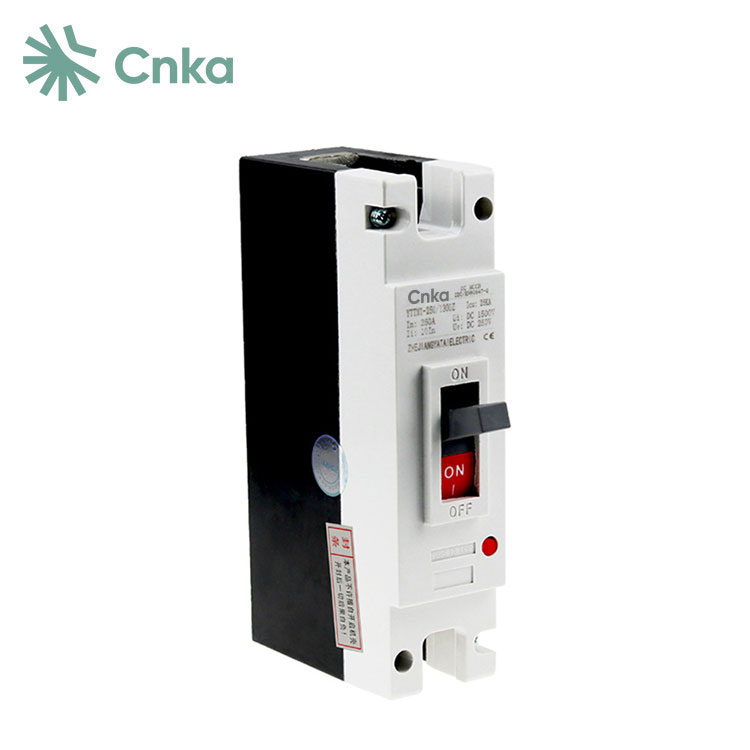

Kínai beszállítók A CNKA ömlesztett, öntött házas megszakítókat (DC MCCB) kínál, amelyek alkalmasak egyenáramú hálózati áramkörökhöz, DC250V-től DC1000V-ig terjedő névleges feszültséggel és 10A-1250A névleges áramerősséggel. Ezek az MCCB-k túlterhelési hosszú késleltetési védelmet és rövidzárlati azonnali védelmet biztosítanak, így ideálisak az elektromos energia elosztására, valamint a vezetékek és az áramellátó berendezések túlterhelés, rövidzárlat és egyéb hibák elleni védelmére. A megszakító háza tartós műanyagból készült.
|
MŰSZAKI ADATOK |
|||||
|
típus |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Pólus |
|
2P |
|
|
|
|
Max névleges áram |
|
125A |
250A |
400A |
630A |
|
elektromos jellemzők |
|
|
|
|
|
|
Névleges üzemi feszültség |
Ue |
500V DC |
|
|
|
|
Névleges áram |
Az (A) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Névleges szigetelt feszültség |
Ui |
550VDC |
|
350A |
630A |
|
Névleges impulzusfeszültség |
Ump |
8KV |
|
400A |
|
|
1 perc teljesítményfrekvencia-ellenállási feszültség |
|
3.8KV |
|
|
|
|
Végső megszakítási kapacitás |
Icu |
15 kA |
20 kA |
25 kA |
35 kA |
|
RunBreaking kapacitás |
Ics |
15 kA |
20 kA |
25 kA |
35 kA |
|
Védelem |
|
Hőmágneses típus |
|
|
|
|
Kioldás típusa |
|
|
|
|
|
|
Ellenőrzés és jelzés |
|
Választható |
|
|
|
|
Vezérlési kézikönyv |
Közvetlen (RHD) |
Opcióként |
164,5×79,5×118 mm |
|
|
|
Kiterjesztett (ERH) |
Választható |
|
|
|
|
|
Divat MOD |
|
Választható |
|
|
|
|
Shunt Release (SHT) |
|
Választható |
|
|
|
|
Kiegészítő kioldó |
|
Igen |
|
|
|
|
Terminál végburkolat |
|
Igen |
|
|
|
|
Fázisközi akadályok |
|
|
|
|
|
|
Élettartam/ciklus működés |
|
|
|
|
|
|
Mechanikai |
|
10000 |
|
|
|
|
Elektromos |
|
2000 |
|
|
|
|
Méret (H × SZ × M) |
|
150,5×64,5×119 mm |
|
|
|
|
Behatolásvédelem |
|
Minden oldal IP40, csatlakozókapocs IP20 |
|
|
|
|
Telepítési környezet |
|
|
|
|
|
|
Tartsa be |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Tárolási hőmérséklet |
|
-40 ℃ ~ +85 ℃ |
|
|
|
1. A működtető mechanizmus gyors zárási és gyorstörési funkciókkal rendelkezik.
2. Az érintkezőív oltórendszerben a dinamikus és statikus érintkezők a párhuzamos vezetékek elvét alkalmazzák. A statikus érintkezők H-alakúak és taszítóak, lehetővé téve a gyors megszakítást nagy áram alatt. A dinamikus és statikus érintkezők köré nagy ívállóságú anyagokból készült alkatrészeket szerelnek fel, hogy megkönnyítsék az ív gyors oltását.
3. A szerkezet kompakt, a térfogata kicsi.
4. Különféle modellek, köztük hőmágneses, szivárgóáramú, egyenáramú és intelligens típusok, egységes átfogó méretekkel rendelkeznek.
5. A tartozékok egymástól függetlenül is telepíthetők, így a felhasználók könnyedén kinyithatják a tartozékfedelet a felszerelésükhöz vagy cseréjükhöz.
6. Mechanikus és elektromos reteszelés telepíthető két megszakító közé.
7. A működés biztonságos és megbízható, nulla vagy rövid átvilágítással.
8. Könnyen használható, lehetővé téve a felhasználók számára a helyszíni telepítést.
Az öntött házas egyenáramú megszakítók ideálisak egyenáramú hálózati áramkörökhöz, amelyek névleges feszültsége DC250V–DC1000V, névleges áramuk pedig 10A–1250A. Ezek a megszakítók olyan működési mechanizmussal rendelkeznek, amely gyorsan eléri a zárási és megszakítási funkciókat. Kompakt szerkezetük és kis térfogatuk rendkívül kényelmessé teszi a használatukat.
